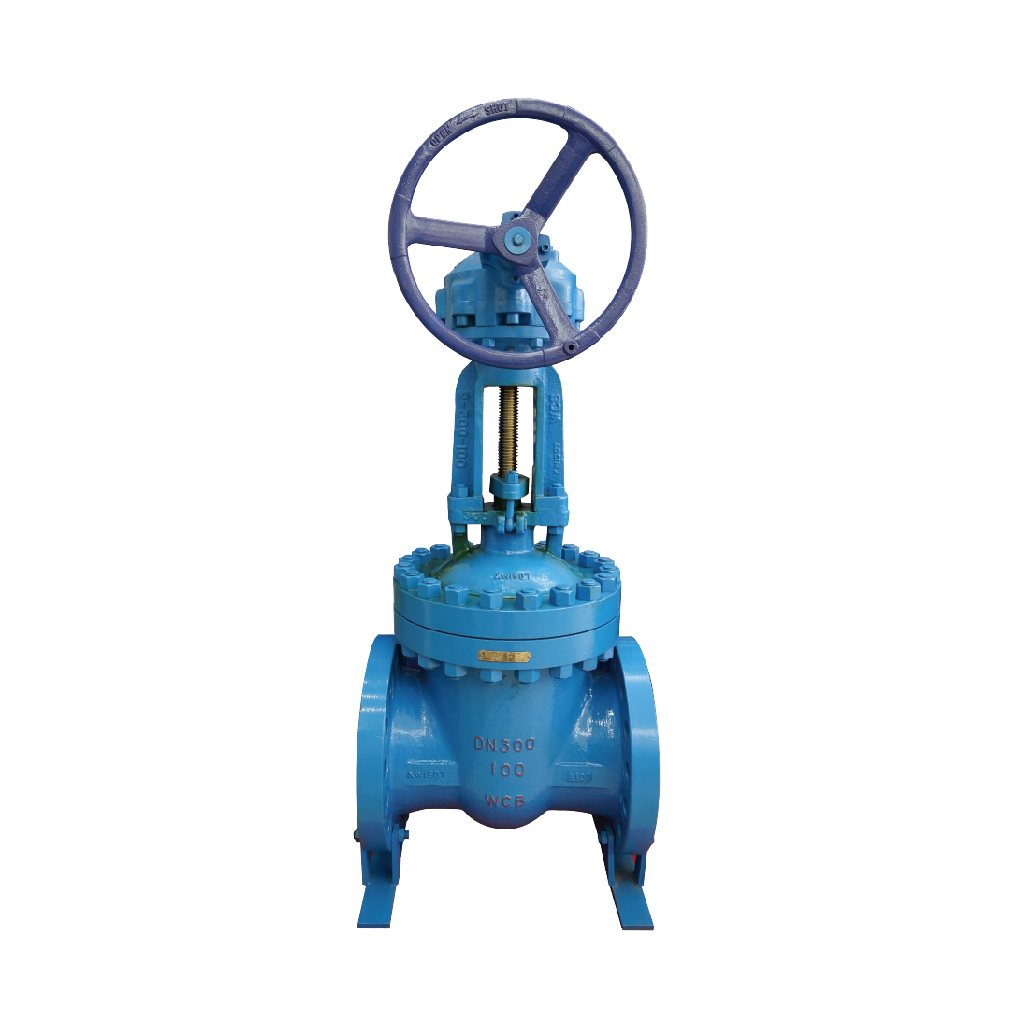

法蘭閘閥
參數
- 閥板鑄鋼、不銹鋼
- 閥體及閥蓋鑄鋼、不銹鋼
- 閥桿不銹鋼
- 手輪鑄鐵
適用領域
產品介紹
1.閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。 2.閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門項端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹?線運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?
- 產品參數
- 技術特點
- 產品尺寸
- 安裝指南
- 工況實例
-
公稱壓力 PN10~40 強度試驗壓力 公稱壓力*1.5MPa 密封試驗壓力 公稱壓力*1.1MPa -
（1）流體阻力小，密封面受介質的忡刷和侵蝕小；
（2）開閉較省力；
（3）介質流向不受限制，不擾流、不降低壓力；
（4）形體簡單，結構長度短，制造工藝性好，適用范圍廣。 -
DN L1 PN10 PN16 PN25 PN40 PN10 PN16/25 PN40 φD1 n-φh φD1 n-φh φD1 n-φh φD1 n-φh DN15 130 130 130 65 4-14 65 4-18 65 4-14 65 4-18 DN20 150 150 150 75 4-14 75 8-18 75 4-14 75 8-18 DN25 160 160 160 85 4-14 85 8-18 85 4-14 85 8-18 DN32 180 180 180 100 4-18 100 8-18 100 4-18 100 8-22 DN40 200 200 200 110 4-18 110 8-18 110 4-18 110 8-26 DN50 180 250 250 125 4-18 125 8-22 125 4-18 125 8-26 DN65 195 265 280 145 8-18 145 12-22 145 8-18 145 12-30 DN80 210 280 310 160 8-18 160 12-26 160 8-18 160 12-33 DN100 230 300 350 180 8-18 180 12-26 190 8-22 190 16-33 DN125 255 325 400 210 8-18 210 8-18 220 8-26 220 8-26 DN150 280 350 450 240 8-22 240 8-22 250 8-26 250 8-26 DN200 330 400 550 295 8-22 295 12-22 310 12-26 320 12-30 DN250 380 450 650 350 2-22 355 12-26 370 12-30 385 12-33 DN300
420500
-
400
2-22
410
12-26430 16-30 450 16-33
