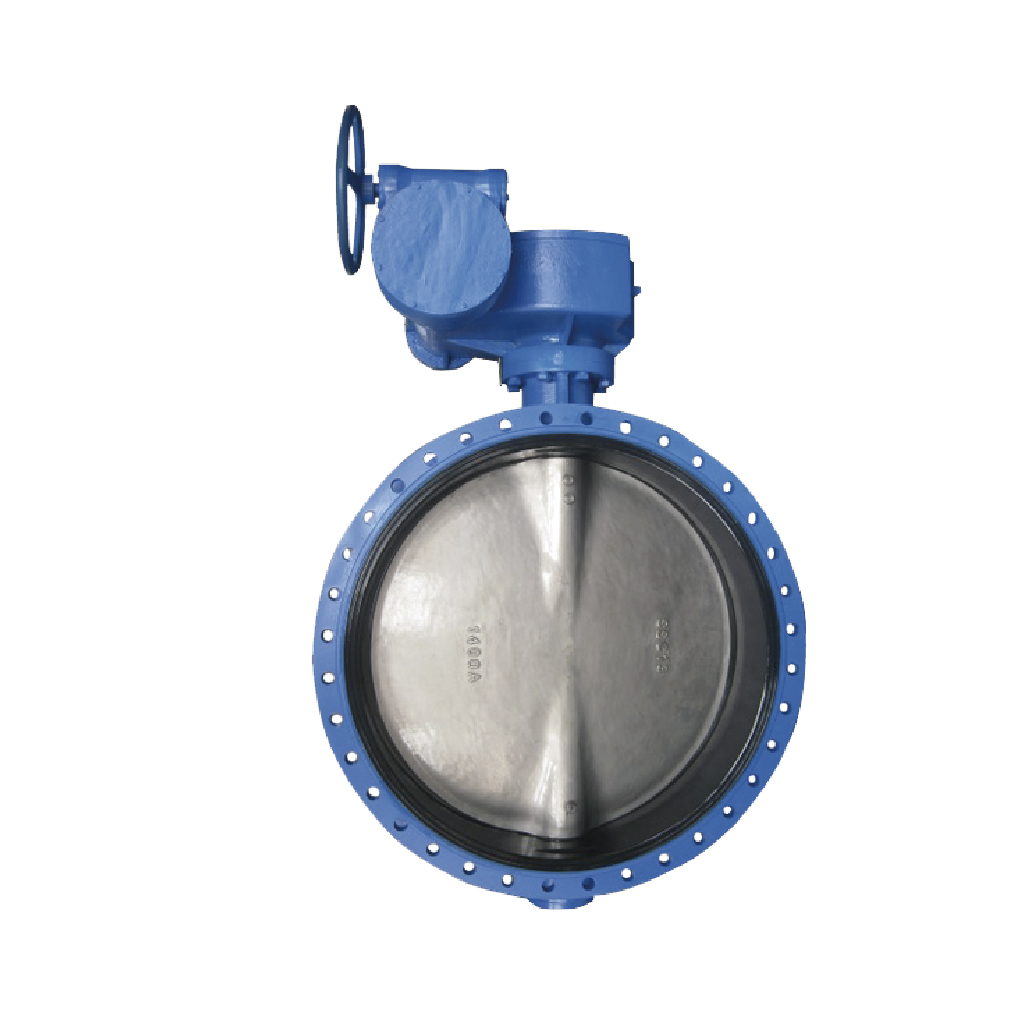

法蘭中線蝶閥
參數
- 產品規格DN50-DN1200
- 閥體QT450-10、WCB、不銹鋼等
- 閥板球鐵尼龍、304SS等
- 閥軸45#、416SS等
- 閥座EPDM、NBR、PTFE等
- 驅動方式電動、氣動、渦輪、手柄
- 介質溫度-15℃-120℃
適用領域
生活給排水、消防水系統
中央空調系統、污水處理系統
水、氣、油、化工
建筑、水處理等
產品介紹
中線雙法蘭蝶閥是根據大型管網要求設計，屬于網式閥。
- 產品參數
- 技術特點
- 產品尺寸

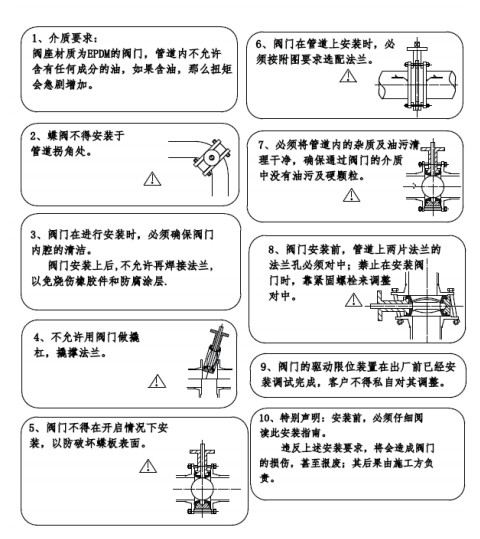

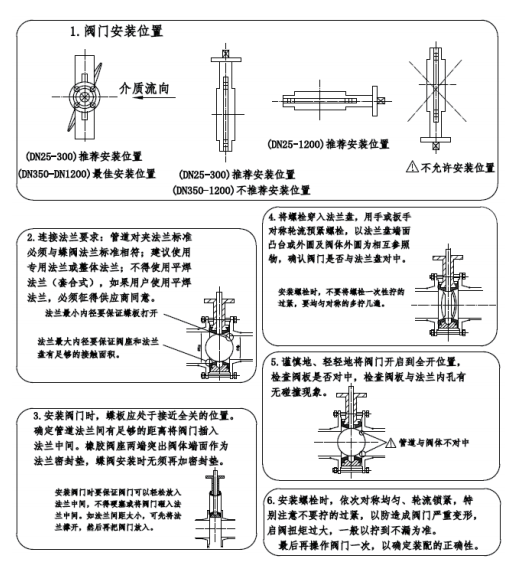

- 安裝指南
- 工況實例
-
公稱壓力 PN10~16 強度試驗壓力 公稱壓力*1.5MPa 密封試驗壓力 公稱壓力*1.1MPa -
1.閥體強度高。安全系數大，能夠抗很大的管線壓力。閥體強度高。安全系數大，能夠抗很大的管線壓力。
2.閥座采用整體硫化于閥體上的結構形式，且延伸至閥體外沿，省去了法蘭墊的使用，硫的閥座結實可靠，消除泄漏路徑和腐蝕間隙。
3.軟密封中線雙法蘭蝶閥，可以實現 100%的雙向開關功能。可應用于工業各個領域，特別是造船、堤壩、石化、重工、海水、自來水、污水等大型管網。 -
DN L1 PN10 PN16 φD1 n-φh φD1 n-φh DN50 108 125 4-18 125 4-18 DN65 112 145 8-18 145 8-18 DN80 114 160 8-18 160 8-18 DN100 127 180 8-18 180 8-18 DN125 140 210 8-18 210 8-18 DN150 140 240 8-22 240 8-22 DN200 152 295 8-22 295 12-22 DN250 165 350 12-22 355 12-26 DN300 178 400 12-22 410 12-26 DN350 190 460 16-22 470 16-26 DN400 216 515 16-26 525 16-30 DN450 222 565 20-26 585 20-30 DN500 229 620 20-26 650 20-33 DN600 267 725 20-30 770 20-36 DN700 292 840 24-30 840 24-36 DN800 318 950 24-33 950 24-39 DN900 330 1050 28-33 1050 28-39 DN1000 410 1160 28-36 1170 28-42 DN1200 470 1380 32-39 1390 32-48 DN1400 530 1590 36-42 1590 36-48 DN1600 600 1820 40-48 1820 40-56 DN1800 670 2020 44-48 2020 44-56 DN2000 760 2230 48-48 2230 48-62 -
